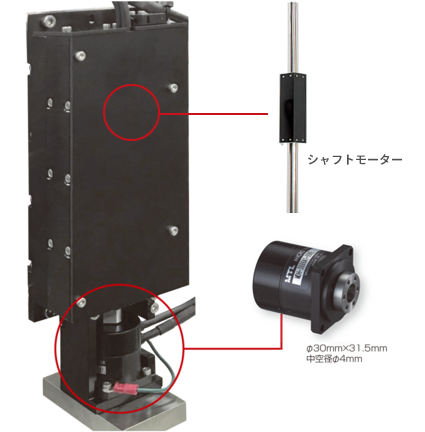

シャフトモーターを使用した高精度荷重制御用の垂直軸ユニット。

■シャフトモーター&クロスローラーガイド方式により高剛性な構造を構築高精度な荷重制御を実現。

■高い回転精度と大口径の中空軸構造を持った超小型のMTL社製DDモータを採用。

ZU-100QPL-PD00-20st-AT-RMTL-02

Z軸
ストローク20mm
エンコーダ分解能0.1μm
シャフトモーター
(ジイエムシーヒルストン社)
SX100D-PD00
定格推力17N
最大推力70N
θ軸
エンコーダー分解能432000 pls/rev
μDDモーター
(マイクロテック・ラボラトリー社)
MDH-3006-108KE
定格トルク0.044N・m
最大トルク0.14N・m
可動部重量0.45kg
ユニット総重量1.1kg
